Secador de placa continua

Secador de placa continua

Descripción:

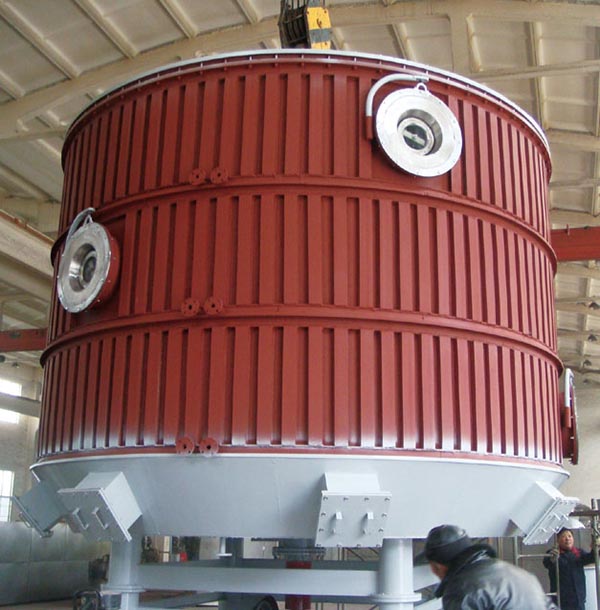

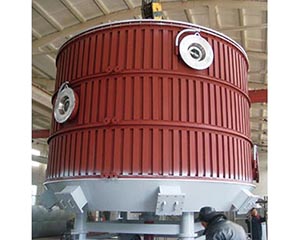

El secador de placa continua serie PLG es un equipo de secado altamente eficaz. Su estructura compacta ahorra espacio en su instalación y su alta distribución del calor con un mínimo consumo de energía ayuda a facilitar el proceso. Este secador se usa con frecuencia en fábricas de productos químicos, farmacéuticos, agroquímicos y de alimentos.

El dispositivo de secado puede ser de presión normal, de cerramiento y de vacío. Por otra parte, la máquina consta de piezas de contacto de acero al carbono y acero inoxidable, tuberías de vapor, eje principal y cuerpo, y el área de secado de 4-180 m2 le confiere una extraordinaria capacidad de procesamiento. Además, fabricamos varios dispositivos auxiliares que se pueden agregar a la máquina para ampliar sus aplicaciones.

Proceso

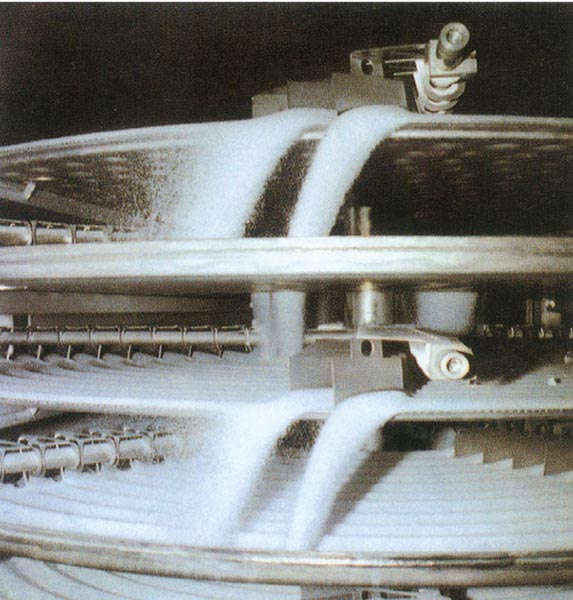

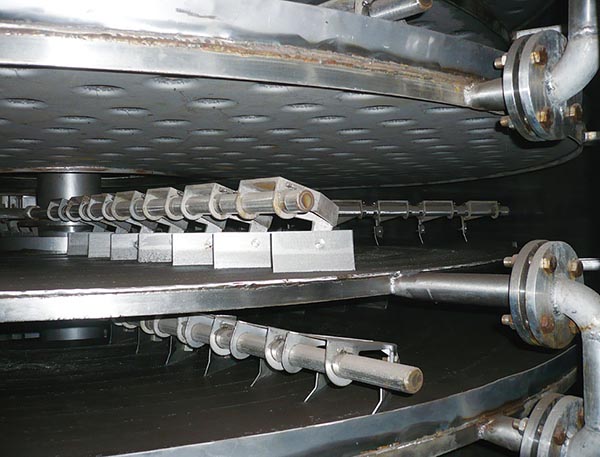

La placa de prensado continuo alimenta el material a la capa superior de secado, donde la mezcla es agitada por los rastrillos del brazo giratorio y se aplica calor. El material fluye a través de la superficie de la placa de secado a lo largo de la estructura helicoidal. El material es llevado al borde exterior de la placa y a continuación se despliega sobre la placa de secado. Posteriormente, se mueve hacia el interior y cae por el agujero central en la siguiente capa. Las placas alternan entre grandes y pequeñas a medida que el material cae, lo que permite la mezcla adecuada del material mientras se seca. El producto secado es finalmente descargado desde la placa inferior en el puerto de descarga.

Este secador utiliza vapor saturado, agua caliente o aceite de conducción para transferir calor a la cámara de secado. Toda la humedad evaporada desde el material se descarga por vacío y se envía a través de un orificio de escape en la cubierta superior. La calidad de secado se puede incrementar mediante la adición de dispositivos complementarios, como el calefactor aleteado, el condensador (para la recuperación de solventes), la bolsa de filtración de polvo, el ventilador de succión, etc.

Características:
1. Control sencillo y amplia gama de aplicaciones
(1) El usuario puede conseguir el efecto ideal de secado mediante la regulación del grosor de los materiales, la velocidad del eje de rotación, el número de rastrillos, tipo y tamaño de rastrillos.
(2) Cada estrato de placa de secado se puede alimentar con medios calientes o fríos para calentar o enfriar con precisión y facilidad los materiales.
(3) El tiempo operación se puede ajustar con precisión para obtener el producto acabado deseado.
(4) Ofrece un flujo unidireccional de los materiales sin flujo de retorno, mezcla y secado uniforme, calidad estable, y no necesita de remezcla.
2. Operación fácil y simple
(1) Arranque y parada fáciles.
(2) Después de la detención de la alimentación, el material dentro de la secadora se puede descargar por completo a través de las rastrillos.
(3) La observación y la limpieza son posible gracias a la ventana de observación de gran tamaño.
3. Bajo consumo de energía
(4) La baja velocidad del eje principal y la baja cantidad de materiales manipulados en cualquier momento dado conllevan a un bajo nivel de consumo de energía.
(5) Alta eficiencia de calentamiento.
4. Excelentes condiciones de operación
(6) Presión normal: El flujo mínimo de aire dentro del secador de placa evita que el polvo que se forma al final del proceso se levante y se escape por la parte superior del dispositivo.
(7) Cerramiento: Cuenta con un dispositivo de recuperación de solvente que puede recuperar solventes orgánicos húmedos y gaseosos. El dispositivo tiene una alta tasa de recuperación, y el nitrógeno se puede utilizar como gas portador húmedo en circulación cerrada para materiales sujetos a quema, explosión y oxidación y vapores venenosos.
(8) Tipo de vacío: Cuando el secador de placa opera bajo un estado de vacío, es apropiado para el secado de materiales sensibles al calor.
5. Instalación fácil y área de ocupación pequeña.
(9) El secador es muy fácil de instalar y configurar en el lugar.
(10) Como las placas secadoras se disponen por capas y se montan verticalmente, ocupan una pequeña área, pero proporcionan una alta capacidad de secado.

Aplicaciones
1. Productos químicos orgánicos
Resina de PVC, resina de politetrafluoroetileno, ácido fumárico, antraquinona, nitro antraquinona, p-aminofenol, melamina, ácido cianúrico, ácido sulfanílico, antioxidante 168, antioxidante 1010, naftol, estearato, anilina, nitrobenceno, dipentaeritritol, parafina clorada, formiato de calcio, trietilendiamina, sulfinato benceno, ácido isoftálico, urea, tintes de nigrosina solubles en aceite, colorantes ácidos y otros materiales y productos químicos orgánicos.
2.Productos químicos inorgánicos
Carbonato de calcio precipitado y no precipitado, carbonato de calcio ultrafino, carbonato de magnesio, hidróxido de aluminio, carbonato de estroncio, carbonato de bario, sulfato de sodio, carbonato de potasio, litopón, hidrosulfito de sodio, sulfato de bario, sulfato de potasio, microesferas de catálisis, hidróxido de magnesio, sulfato de cobre, sulfato de níquel, níquel ácido, molibdato de sodio, cloruro de sodio, cloruro de potasio, criolita, óxido de hierro rojo, hidróxido de litio, hidróxido de níquel, hidróxido de circonio, fosfato de calcio, azufre y muchos más.
3. Alimentos y medicinas
Ampicilinas, L-fenilglicina y productos intermedios, cefotaxima, ceftriaxona, dipirona, cimetidina, vitamina B12, vitamina C, sales farmacéuticas, hidróxido de aluminio, cafeína, té, extracto de flor, ginkgo biloba, chocolate en polvo, almidón, germen de maíz y otras materias primas y productos intermedios de uso farmacéutico.
4. Alimentos, fertilizantes
Carbonato de potasio, potasa biológica, proteínas de alimentos, clortetraciclina, micelios, salvado, granos, semillas, herbicidas, celulosa, fosfato de calcio hidratado, entre otros.

Especificaciones técnicas
1. Placa de secado
(1) Presión de diseño: 0.4MPa
(2) Presión máxima de operación: <0.4MPa
(3) Medio de calentamiento: agua caliente, aceite térmico; se usa agua caliente para la calefacción cuando la temperatura de secado de la bandeja es de menos de 100 ℃, vapor cuando la temperatura es de 100 ℃ -150 ℃, y aceite térmico cuando la temperatura es de más de 150 ℃.
2. Sistema de transferencia del material
Velocidad de rotación:1-10rpm/min, electromagnético o frecuancia variable continua
Brazos del rastrillo: 2-8 brazos se fijan al husillo de cada placa de secado
Hoja de rastrillo: Se conecta al brazo y tiene varias formas de conexión a la placa.
Rodillo: El rodillo mejora la transferencia de calor y el proceso de secado.
3. Bastidor
Hay tres tipos: el tipo común, el tipo cerrado y el tipo de vacío.
Tipo común: Columna cilíndrica u octogonal, de estructura integral o dividida. El tubo principal para el medio de calentamiento se puede instalar dentro o fuera del bastidor.
Tipo sellado: Bastidor cilíndrico capaz de soportar una presión interna de 5Kpa. El tubo principal para el medio de calentamiento se puede instalar dentro o fuera del bastidor.
Tipo de vacío: Bastidor cilíndrico con una presión de -0.1Mpa. El tubo principal para el medio de calentamiento se instala dentro del bastidor.
4. Calentador de aire
Se usa para mejorar la eficiencia de secado en caso de haber una gran cantidad de evaporación.

Parámetros técnicos:
Espacio Diámetro (mm) Altura (mm) Área de secado (m2 ) Potencia (KW)
1200/4 Φ1865 2877 3.3 1.1
1200/6 3297 4.9
1200/8 3717 6.6 1.5
1200/10 4137 8.2
1200/12 4557 9.9 2.2
1500/6 Φ2166 3327 8.0
1500/8 3747 10.7
1500/10 4167 13.4
1500/12 4587 16.1 3
1500/14 5007 18.8
1500/16 5427 21.5
2200/6 Φ2820 3781 18.5
2200/8 4201 24.6
2200/10 4621 30.8 4
2200/12 5041 36.9
2200/14 5461 43.1 5.5
2200/16 5881 49.3
2200/18 6301 55.4 7.5
2200/20 6721 61.6
2200/22 7141 67.7 11
2200/24 7561 73.9
2200/26 7981 80.0
2500/6 Φ3115 3981 26.3 4
2500/8 4401 35
2500/10 4821 43.8 5.5
2500/12 5241 52.5
2500/14 5661 61.3 7.5
2500/16 6081 70.0
2500/18 6501 78.8 11
2500/20 6921 87.5
2500/22 7341 96.3
2500/24 7761 105 15
2500/26 8181 113.8
3000/8 Φ3768 5143 48 11
3000/10 5643 60
3000/12 6143 72
3000/14 6643 84
3000/16 7143 96
3000/18 7643 108 15
3000/20 8293 120
3000/22 8793 132 18.5
3000/24 9293 144
3000/26 9793 56
3000/28 10293 168

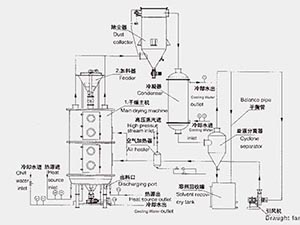

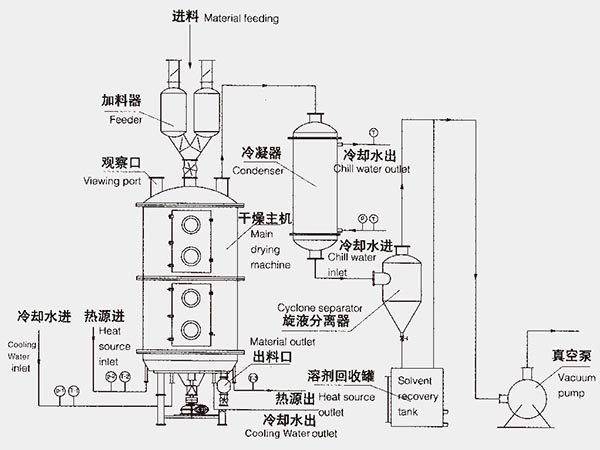

Diagrama de flujo

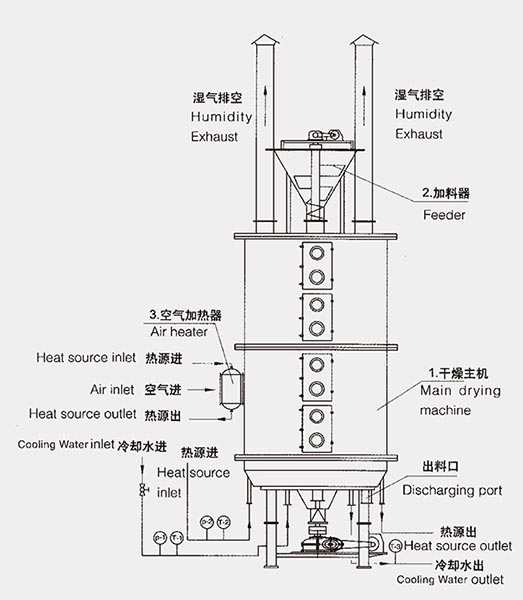

  • Observación: Con la finalidad de mejorar la eficacia de secado, normalmente se emplea el calentador de aire para lograr una alta capacidad de evaporación.

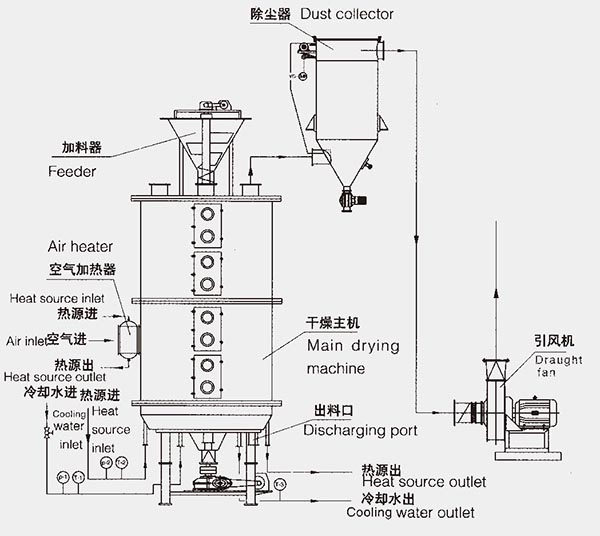

  • Adecuado para el secado de material con polvo o cuando el polvo es tóxico.

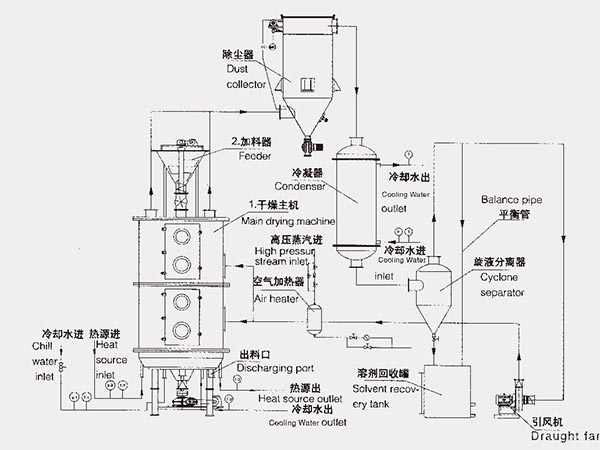

  • Apropiado para el secado con recubrimiento solvente o gas evaporado sin fuga.

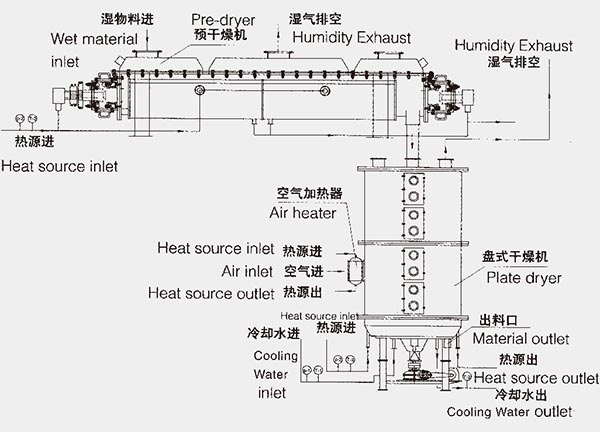

  • Ideal para secar materiales viscosos o pastosos.

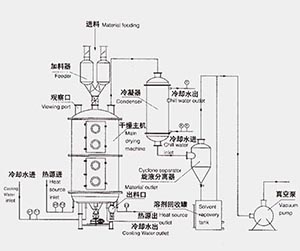

  • Adecuado para secar materiales sensibles al calor.
